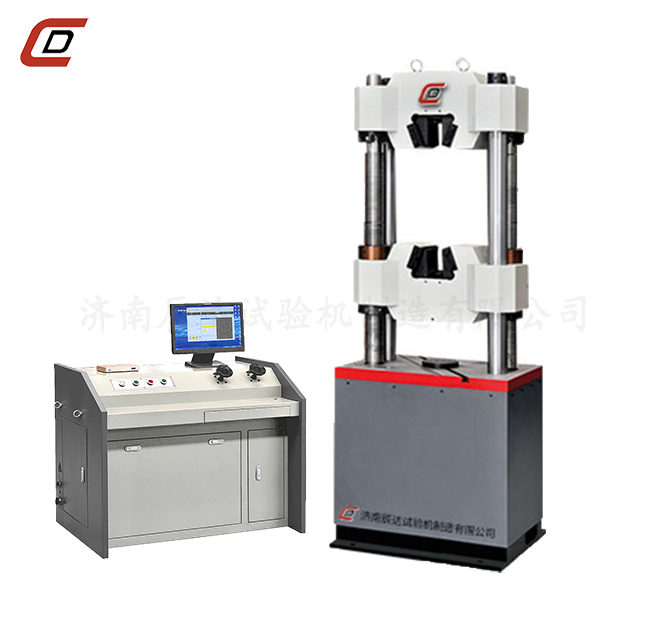

絕緣子試驗機
主要功能：
絕緣子試驗機機采用微機控制技術，對絕緣子進行彎曲、扭轉、拉彎等試驗，檢測工件承受彎矩、扭矩以及抗彎負荷的能力。由主機、電動缸、精密測試系統、試驗軟件等構成。隨機攜帶安全防護裝置?？蛻糇耘涮厥夤ぱb。
1，主機主要技術參數：
序號
項 目 名 稱
參 數
1
最大試驗力kN
600
2
試驗力示值相對誤差
≤示值的±1%
3
試驗力測量范圍
最大試驗力的2%~100%
4
等速應力控制范圍(N/mm2·S-1)
2~60
5
等速應變控制范圍
0.00025/s~0.0025/s
6
等速位移控制范圍(mm/min)
0.5~50
7
夾緊方式
液壓夾緊
8
圓試樣夾持直徑范圍mm
Φ13～Φ40
9
扁試樣夾持厚度范圍mm
0~30
10
扁試樣夾持寬度mm
80
11
最大拉伸試驗空間mm
590
12
最大壓縮試驗空間mm
500
13
控制柜外形尺寸mm
850*1200*1400
14
主機外形尺寸mm
750*930*2200
15
電機功率kW
2.1
16
主機質量kg
1800
17
立柱凈間距(mm)
450
18
上下壓盤尺寸mm
Φ140
19
彎曲支棍寬度mm
140
20
容許彎曲度mm
100
21
最大活塞行程mm
200
22
活塞最大移動速度mm/min
約80
23
試驗空間調整速度mm/min
約150
2，產品供貨范圍及基本配置
|
序號 |
名 稱 |
規 格 |
數量 |
|
1 |
主 機 |
|
1臺 |
|
2 |
伺服控制油源 |
|
|
|
3 |
控制柜 |
|
1臺 |
|
4 |
測控系統 |
|
1套 |
|
5 |
油壓傳感器 |
|
1只 |
|
6 |
拉伸編碼器 |
|
1只 |
|
7 |
計算機 |
|
1臺 |
|
8 |
圓試樣鉗口mm |
Φ13-Φ26，Φ26-Φ40 |
各1副 |
|
9 |
壓縮附具mm |
|
1套 |
|
10 |
彎曲工裝 |
|
1套 |
|
11 |
油泵 |
|
|
|
12 |
電機 |
|
|
|
13 |
技術文件 |
使用說明書，裝箱單，合格證 |
|
